Насыщение ферритовогосердечника: полное руководство по определению и предотвращению

В мире современной силовой электроники, от блоков питания для компьютеров до зарядных устройств для электромобилей, ключевую роль играют компоненты на основе магнитных материалов. Среди них особое место занимают ферритовые сердечники, которые служат основой для создания высокоэффективных индуктивностей, дросселей и трансформаторов. Однако у этих незаменимых элементов есть свой "криптонит" — явление магнитного насыщения. Непонимание и игнорирование этого процесса может привести к самым печальным последствиям, от сбоя в работе устройства до его полного выхода из строя. В этой статье мы подробно разберем, что такое насыщение ферритового сердечника, почему это так опасно, и, самое главное, как его определить на практике.

Что такое ферритовый сердечник и почему он насыщается?

Прежде чем погружаться в методы диагностики, важно понять саму природу явления. Ферритовый сердечник — это компонент из ферримагнитного керамического материала, который используется для концентрации линий магнитного поля. Когда через обмотку, намотанную на такой сердечник, протекает электрический ток, внутри материала создается магнитный поток. Основное преимущество феррита — его высокая магнитная проницаемость (u), то есть способность "усиливать" магнитное поле в сотни и тысячи раз по сравнению с вакуумом или воздухом.

Этот эффект усиления работает благодаря наличию в структуре феррита микроскопических областей с однонаправленным магнитным моментом — доменов. В отсутствие внешнего поля домены ориентированы хаотично, и их поля компенсируют друг друга. При подаче тока на обмотку домены начинают выстраиваться вдоль линий внешнего магнитного поля. Чем сильнее поле (т.е. чем больше ток в обмотке), тем больше доменов ориентируется в одном направлении. Этот процесс и обеспечивает высокую магнитную проницаемость и, как следствие, высокую индуктивность катушки.

Насыщение наступает в тот момент, когда практически все магнитные домены в материале сердечника уже выстроились по направлению внешнего поля. Материалу просто нечем больше "усиливать" поле.

В этой точке дальнейшее увеличение тока в обмотке уже не приводит к пропорциональному росту магнитного потока внутри сердечника. Магнитная проницаемость материала резко падает, и сердечник начинает вести себя почти как воздух. Этот критический момент и называется насыщением. Он является фундаментальным свойством любого ферромагнитного материала и зависит от его химического состава, геометрии и температуры.

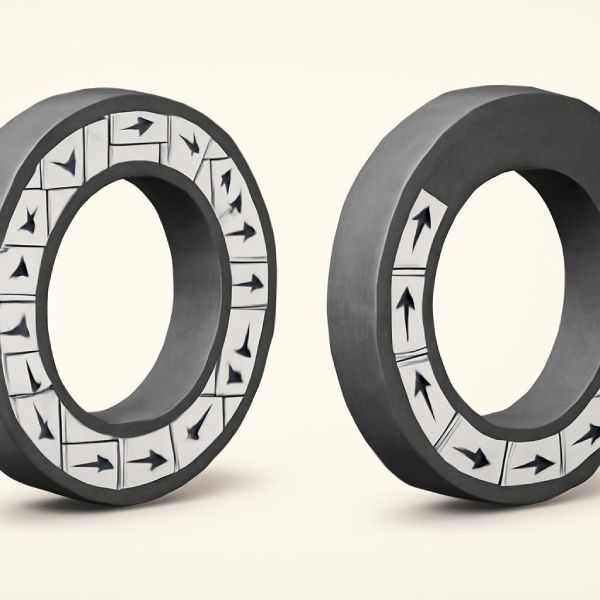

Слева: хаотичная ориентация доменов в ненамагниченном феррите. Справа: упорядоченная ориентация доменов в состоянии насыщения.

Почему насыщение сердечника — это критическая проблема?

Понимание того, что такое насыщение, — это только половина дела. Гораздо важнее осознавать, к каким катастрофическим последствиям оно может привести в реальном устройстве. Когда ферритовый сердечник входит в режим насыщения, он перестает выполнять свою основную функцию — концентрировать магнитное поле и накапливать энергию. Его поведение кардинально меняется.

Насыщение сердечника — это не просто снижение эффективности, это аварийный режим, который может привести к каскадному отказу ключевых компонентов электронной схемы.

Давайте рассмотрим, что именно происходит в цепи в этот момент. Основная характеристика катушки индуктивности — это, собственно, индуктивность (L). Она напрямую зависит от магнитной проницаемости материала сердечника (u). При насыщении магнитная проницаемость феррита резко падает до значения, близкого к проницаемости вакуума (u0). В результате этого индуктивность катушки стремительно падает практически до нуля. Индуктор, который должен был ограничивать скорость нарастания тока, превращается в обычный кусок провода с очень низким сопротивлением.

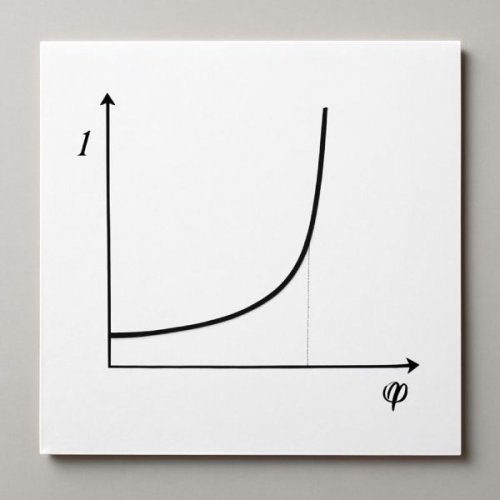

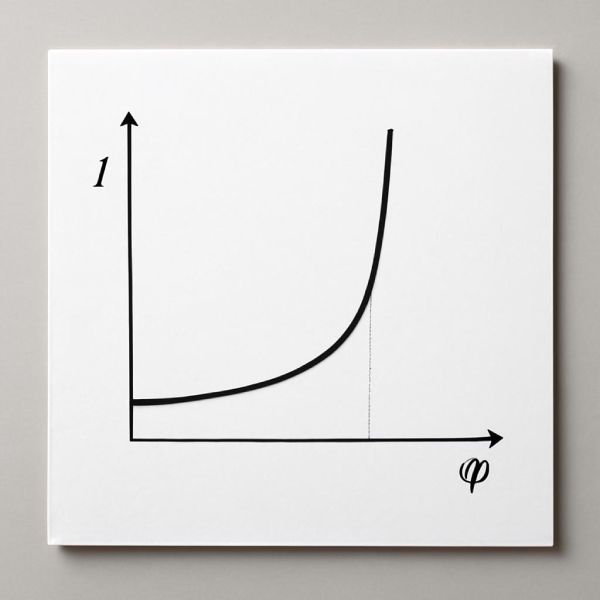

Пример графика тока в индуктивности: до точки насыщения ток нарастает линейно, после — происходит лавинообразный скачок, опасный для схемы.

Последствия такого превращения могут быть разрушительными:

• Лавинообразный рост тока: Поскольку индуктивность больше не сдерживает ток, он начинает нарастать с огромной скоростью, ограниченной лишь омическим сопротивлением обмотки и сопротивлением ключа (например, транзистора). Этот ток может в десятки раз превысить номинальный рабочий ток.


• Выход из строя полупроводниковых ключей: MOSFET- или IGBT-транзисторы, управляющие катушкой в импульсных источниках питания, не рассчитаны на такие сверхтоки. Превышение максимально допустимого тока коллектора или стока приводит к их мгновенному пробою и выходу из строя.


• Перегрев и разрушение обмотки: Огромный ток вызывает интенсивный нагрев провода обмотки (эффект Джоуля-Ленца, P = I2R). Это может привести к плавлению изоляции, короткому замыканию витков и даже полному сгоранию катушки.


• Потеря стабилизации в источниках питания: В импульсных преобразователях (SMPS) индуктивность является ключевым элементом для накопления и передачи энергии. При ее исчезновении схема теряет способность регулировать выходное напряжение, что может повредить питаемое устройство.


• Генерация мощных электромагнитных помех (EMI): Резкие скачки тока создают сильные электромагнитные поля, которые могут нарушить работу соседних электронных компонентов и целых устройств.

Таким образом, недооценка явления насыщения при проектировании или ремонте электроники — это прямой путь к созданию ненадежного и потенциально опасного устройства. Правильный выбор сердечника и расчет параметров катушки с учетом тока насыщения являются залогом стабильной и долговечной работы любого импульсного преобразователя, фильтра или дросселя.

Методы определения насыщения: от теории к практике

Существует несколько способов определить, при каком токе конкретный сердечник войдет в насыщение. Их можно условно разделить на две группы: теоретические (расчетные) и практические (измерительные). Для достижения наилучшего результата рекомендуется сочетать оба подхода.

1. теоретический расчет на основе документации (datasheet)

Это первый и самый важный шаг при проектировании нового устройства. Производители ферритовых сердечников предоставляют подробную техническую документацию (datasheets), в которой содержатся все необходимые параметры для расчетов.

Ключевым инструментом здесь является кривая намагничивания, или петля гистерезиса (B-H кривая). Она показывает зависимость магнитной индукции (B) в материале от напряженности магнитного поля (H), которая, в свою очередь, прямо пропорциональна току в обмотке.

Кривая B-H — это "паспорт" магнитного материала, который раскрывает его поведение в различных условиях, включая точку насыщения.

Насыщение соответствует горизонтальному участку этой кривой, где индукция B перестает расти с увеличением напряженности поля H. Значение индукции на этом участке называется индукцией насыщения (B_sat). Этот параметр обычно указывается в документации для определенной температуры (например, 0.4 Тл при 100°C).

Зная B_sat, можно рассчитать максимальный ток (ток насыщения I_sat) для вашей катушки по формуле:

I_sat = (B_sat * l_e) / (u0 * u_i * N * A_e), где:

1. B_sat — индукция насыщения из даташита (в Теслах).


2. l_e — эффективная длина магнитной линии (в метрах).


3. ?? — магнитная постоянная (4тт * 10-7 Гн/м).


4. ?_i — начальная магнитная проницаемость материала.


5. N — количество витков в вашей обмотке.


6. A_e — эффективная площадь поперечного сечения сердечника (в м2).

Параметры l_e и A_e также берутся из документации на конкретный типоразмер сердечника. Этот метод позволяет с хорошей точностью оценить ток насыщения еще на этапе проектирования, но он не учитывает производственные допуски и влияние температуры в реальной схеме.

2. практическое измерение с помощью LCR-метра и источника постоянного тока

Этот метод позволяет получить реальные данные для конкретного экземпляра дросселя. Суть его заключается в измерении индуктивности при постепенном увеличении постоянного тока, протекающего через обмотку (так называемый ток смещения).

Для этого потребуется:

• LCR-метр (измеритель иммитанса) с функцией измерения индуктивности с подмагничиванием.


• Мощный регулируемый источник постоянного тока.


• Исследуемый дроссель.

Схема измерения проста: дроссель подключается к LCR-метру, а параллельно ему, через развязывающий конденсатор, подключается источник тока. Постепенно увеличивая ток от источника, вы наблюдаете за показаниями индуктивности на LCR-метре. Вначале индуктивность будет оставаться практически постоянной. Точка, в которой индуктивность начинает заметно падать (например, на 10% или 30% от начального значения), и считается током насыщения для данного дросселя.

Практическое измерение — самый надежный способ узнать реальный ток насыщения, так как он учитывает все особенности конкретного сердечника и обмотки.

Этот метод особенно полезен при анализе готовых дросселей неизвестного происхождения или при проверке качества серийной продукции.

3. наблюдение формы тока с помощью осциллографа

Это самый наглядный и доступный для многих радиолюбителей способ "увидеть" насыщение в действии. Он идеально подходит для диагностики уже работающей схемы, например, импульсного блока питания.

Для этого вам понадобится осциллограф и токовый пробник (или низкоомный резистор-шунт, включенный последовательно с дросселем). Подключив пробник, вы можете наблюдать форму тока, протекающего через индуктивность, прямо на экране осциллографа.

В нормальном режиме работы (без насыщения) ток через дроссель в импульсном преобразователе будет иметь пилообразную или трапецеидальную форму с линейными участками нарастания и спада. Если же сердечник входит в насыщение, форма тока искажается. На линейном участке нарастания появляется резкий "крюк" или "излом" вверх — это и есть момент, когда индуктивность падает, и ток начинает расти лавинообразно.

Искажение линейности нарастания тока на осциллограмме — это явный и безошибочный признак того, что сердечник входит в насыщение.

Измерив по осциллограмме значение тока, при котором начинается этот излом, вы точно определяете ток насыщения в реальных рабочих условиях, с учетом рабочей частоты и температуры.

Выбор материала феррита и его влияние на насыщение

Не все ферриты одинаковы. Выбор правильного материала — ключевой фактор, определяющий характеристики будущего компонента, включая его устойчивость к насыщению. В основном, ферритовые материалы для силовой электроники делятся на две большие группы: марганец-цинковые (MnZn) и никель-цинковые (NiZn).

Характеристика Марганец-цинковые (MnZn) Никель-цинковые (NiZn) Начальная проницаемость (u_i)Высокая (600 - 20000) Низкая и средняя (15 - 1500) Индукция насыщения (B_sat)Выше (0.3 - 0.5 Тл) Ниже (0.2 - 0.35 Тл) Рабочая частотаДо 5 МГц От 1 МГц до >300 МГц Удельное сопротивлениеНизкое Высокое Основное применениеСиловые трансформаторы, дроссели для SMPS, фильтры до 1 МГц ВЧ-трансформаторы, EMI-фильтры, антенны

Как видно из таблицы, для силовых применений, где важна высокая индуктивность и способность выдерживать большие токи без насыщения, чаще всего выбирают MnZn-ферриты. Они обладают более высокой индукцией насыщения. Однако их характеристики сильно зависят от температуры. При нагреве B_sat обычно снижается, что необходимо учитывать при расчете, закладывая запас по току.

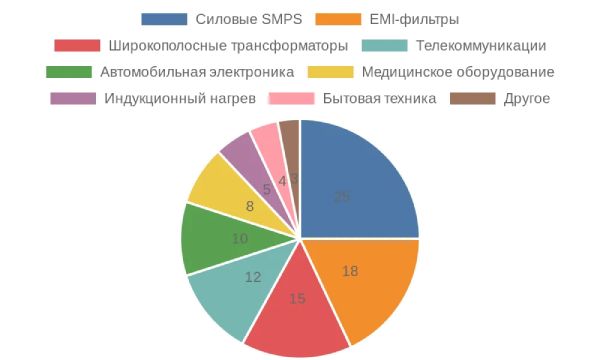

Примерное распределение областей применения ферритовых сердечников в современной электронике.

Как избежать насыщения: практические советы

Определить порог насыщения — это важная задача, но еще важнее — спроектировать устройство так, чтобы оно никогда не достигало этого критического состояния в процессе работы. Вот несколько ключевых рекомендаций:

1. Выбирайте сердечник с запасом. Всегда выбирайте сердечник, расчетный ток насыщения которого на 20-30% превышает максимальный пиковый ток, ожидаемый в вашей схеме. Это создаст необходимый запас прочности.


2. Учитывайте температурный режим. Помните, что с ростом температуры индукция насыщения феррита падает. Убедитесь, что ваш дроссель имеет достаточное охлаждение, и проводите расчеты для максимальной рабочей температуры.


3. Используйте сердечники с зазором (gapped cores). Введение немагнитного зазора в сердечник (физического воздушного промежутка или распределенного зазора в порошковых материалах) "сглаживает" кривую намагничивания. Это снижает начальную индуктивность, но значительно увеличивает ток насыщения. Такие сердечники идеально подходят для дросселей, работающих с большим постоянным подмагничиванием.


4. Правильно рассчитывайте количество витков. Увеличение числа витков повышает индуктивность, но одновременно снижает ток насыщения. Необходимо найти баланс, который удовлетворяет требованиям схемы.


5. Проверяйте на практике. После сборки прототипа обязательно проверьте форму тока через дроссель с помощью осциллографа во всех режимах работы, включая максимальную нагрузку и пусковые токи. Это лучший способ убедиться, что вы далеки от опасной зоны.

В заключение, насыщение ферритового сердечника — это не просто технический нюанс, а фундаментальное явление, которое каждый разработчик и ремонтник электронной аппаратуры должен понимать и уметь контролировать. Правильный выбор материала, точный расчет и

практическая проверка — вот три кита, на которых держится надежность и безопасность любого устройства с индуктивными компонентами. Вооружившись знаниями из этой статьи, вы сможете уверенно проектировать и диагностировать схемы, избегая дорогостоящих ошибок и отказов, связанных с насыщением феррита.

Факторы, влияющие на насыщение в реальных условиях эксплуатации

Теоретические расчеты и измерения в лабораторных условиях дают отличную отправную точку. Однако в реальном устройстве на ферритовый сердечник воздействует множество дополнительных факторов, которые могут существенно сместить точку насыщения. Игнорирование этих факторов — частая причина необъяснимых сбоев и отказов техники, которая, казалось бы, была спроектирована с запасом.

Температурная зависимость

Как уже упоминалось, температура является одним из самых критичных параметров. Все магнитные характеристики ферритов сильно зависят от нее. Для каждого ферритового материала существует своя точка Кюри (Curie temperature) — температура, при которой материал теряет свои ферромагнитные свойства и становится парамагнетиком. Задолго до достижения этой точки, уже при умеренном нагреве, происходит значительное изменение ключевых параметров.

Нагрев — это тихий враг ферритового сердечника. Он незаметно снижает порог насыщения, подготавливая почву для внезапного отказа устройства под нагрузкой.

Индукция насыщения (B_sat) с ростом температуры, как правило, снижается. Например, для популярного силового материала N87 от TDK/Epcos индукция насыщения падает с ~500 мТл при 25°C до ~390 мТл при 100°C. Это означает, что ток насыщения при 100°C будет примерно на 22% ниже, чем при комнатной температуре! Если разработчик не учтет этот факт и произведет расчеты только для 25°C, его устройство может внезапно отказать при работе в жаркий день или в плохо вентилируемом корпусе.

Источниками тепла в дросселе или трансформаторе являются:

• Потери в обмотке (медные потери): Это тепло, выделяемое из-за омического сопротивления провода (P = I2R). Они растут квадратично с увеличением тока.


• Потери в сердечнике (железные потери): Они состоят из потерь на гистерезис (перемагничивание) и потерь на вихревые токи. Эти потери сильно зависят от рабочей частоты и амплитуды магнитной индукции.

При проектировании необходимо не только рассчитать суммарные потери и ожидаемый перегрев, но и использовать в расчетах значение B_sat, соответствующее максимальной ожидаемой рабочей температуре сердечника.

Влияние постоянного подмагничивания (DC bias)

Во многих приложениях, таких как дроссели в выходных фильтрах DC-DC преобразователей или дроссели корректоров коэффициента мощности (PFC), через обмотку протекает не только переменный (AC) ток, но и значительная постоянная (DC) составляющая. Эта постоянная составляющая создает в сердечнике постоянное магнитное смещение, "съедая" часть его динамического диапазона.

Представьте кривую B-H. Постоянный ток смещает рабочую точку вверх по кривой. Теперь для переменной составляющей тока остается гораздо меньший "размах" до достижения плато насыщения. Таким образом, наличие постоянного подмагничивания значительно снижает допустимую амплитуду переменного тока, которую может выдержать дроссель без насыщения.

Именно для таких применений были разработаны сердечники с немагнитным зазором. Зазор "разрывает" магнитную цепь, что приводит к наклону петли гистерезиса. В результате, хотя начальная проницаемость и индуктивность падают, сердечник становится способным запасать гораздо больше энергии и выдерживать значительно больший постоянный ток до наступления насыщения. Выбор оптимального зазора — это компромисс между желаемой индуктивностью и требуемой устойчивостью к току подмагничивания.

Частотная зависимость

Хотя индукция насыщения B_sat сама по себе слабо зависит от частоты в рабочем диапазоне силовых ферритов, частота оказывает косвенное, но очень сильное влияние. С ростом частоты резко возрастают потери в сердечнике (Core Loss). Как было сказано выше, эти потери вызывают нагрев. А нагрев, в свою очередь, снижает B_sat.

Таким образом, дроссель, который стабильно работает на частоте 50 кГц, может легко войти в насыщение из-за перегрева, если его попытаться использовать в аналогичной схеме на частоте 200 кГц без пересчета и обеспечения дополнительного охлаждения. Производители ферритов предоставляют графики зависимости удельных потерь от частоты и индукции (P vs f, B), которые необходимо использовать для теплового расчета при проектировании высокочастотных компонентов.

Производственные допуски и старение

Не стоит забывать, что ферритовые сердечники — это изделия массового производства. Их параметры, включая начальную магнитную проницаемость (u_i) и геометрические размеры, имеют определенный допуск. Например, допуск на параметр AL (индуктивность на виток в квадрате) для стандартных сердечников может достигать ±25% или даже ±30%. Это означает, что два одинаковых на вид сердечника из одной партии могут иметь индуктивность, отличающуюся в полтора раза при одинаковом числе витков. Соответственно, и их реальный ток насыщения будет разным.

Кроме того, со временем и под воздействием механических напряжений (например, от термоциклирования) магнитные свойства ферритов могут незначительно изменяться. Этот эффект называется старением. Хотя для современных силовых материалов он выражен слабо, при проектировании особо ответственных устройств с долгим сроком службы его также стоит принимать во внимание, закладывая дополнительный запас прочности.

Понимание этих комплексных взаимосвязей позволяет перейти от упрощенных расчетов к созданию действительно надежных и стабильных индуктивных компонентов, способных безотказно работать в самых жестких условиях эксплуатации.

Сравнительный анализ методов диагностики насыщения: какой выбрать?

Мы рассмотрели три основных способа определения насыщения: теоретический расчет, измерение LCR-метром и наблюдение осциллографом. Каждый из них имеет свои сильные и слабые стороны, а также свою область применения. Выбор конкретного метода зависит от стоящей перед вами задачи: проектируете ли вы новое устройство с нуля, проверяете партию готовых дросселей или ищете причину неисправности в существующей схеме. Давайте проведем детальное сравнение, чтобы понять, какой инструмент лучше всего подходит для каждой ситуации.

Метод 1: расчет по технической документации (datasheet)

Это фундаментальный подход, который лежит в основе любого грамотного проектирования. Он позволяет предсказать поведение компонента еще до того, как вы взяли в руки паяльник.

• Преимущества: Не требует никакого оборудования, кроме калькулятора и доступа к документации. Позволяет быстро сравнить множество различных сердечников и материалов, провести "что-если" анализ, меняя количество витков или типоразмер сердечника. Является неотъемлемой частью процесса разработки (R&D).


• Недостатки: Результат является теоретическим. Он не учитывает разброс параметров конкретных экземпляров сердечников, влияние температуры в реальном корпусе устройства и другие неидеальности. Точность расчета напрямую зависит от полноты и достоверности данных, предоставленных производителем.


• Когда использовать: На этапе проектирования и выбора компонентов. Для предварительной оценки и расчетов, когда необходимо определить базовые параметры будущего дросселя или трансформатора.

Метод 2: измерение с помощью LCR-метра с током смещения

Этот лабораторный метод дает точные, воспроизводимые результаты для конкретного физического образца. Он является золотым стандартом для верификации и контроля качества.

• Преимущества: Высокая точность и объективность. Позволяет построить реальную кривую зависимости индуктивности от тока (L vs DC Bias) для исследуемого дросселя. Идеально подходит для входного контроля качества компонентов, сравнения изделий от разных поставщиков и для научных исследований.


• Недостатки: Требует дорогостоящего специализированного оборудования: прецизионного LCR-метра с функцией подмагничивания и мощного источника постоянного тока. Измерение проводится в статическом режиме, который не всегда полностью имитирует динамические процессы (быстрое переключение) в реальном импульсном преобразователе.


• Когда использовать: При входном контроле партий компонентов, для точной характеризации индуктивностей в лаборатории, при разработке критически важных узлов, где требуется максимальная точность.

Метод 3: наблюдение формы тока осциллографом

Это самый практичный и наглядный метод для диагностики и отладки работающего устройства. Он показывает, что происходит с компонентом "в бою", в его реальной среде обитания.

• Преимущества: Показывает реальную картину работы дросселя в конкретной схеме, с учетом всех влияющих факторов: рабочей частоты, скважности, температуры, нагрузки, паразитных параметров схемы. Позволяет не только констатировать факт насыщения, но и увидеть, при каком именно пиковом токе и в какой момент рабочего цикла это происходит.


• Недостатки: Является методом диагностики, а не проектирования. Вы видите проблему, когда она уже существует. Требует наличия работающего (или хотя бы включающегося) прототипа. Для точных измерений необходим токовый пробник, который может быть достаточно дорогим.


• Когда использовать: На этапе отладки и тестирования прототипа. При ремонте и поиске неисправностей в импульсных источниках питания. Для финальной проверки устройства во всех режимах работы перед запуском в серийное производство.

Для наглядности сведем ключевые характеристики методов в единую таблицу.

Критерий Расчет по Datasheet Измерение LCR-метром Наблюдение осциллографом ТочностьТеоретическая, зависит от допусков Высокая, для конкретного образца Высокая, для реальных условий схемы СтоимостьНулевая Высокая Средняя / Высокая Этап примененияПроектирование Контроль качества, верификация Отладка, ремонт, тестирование Учет реальных условийЧастичный (требует ручного ввода) Частичный (статический режим) Полный (динамический режим) Основное преимуществоПрогнозирование на этапе разработки Абсолютная точность измерения Наглядность и работа в реальной схеме

Идеальный инженерный подход заключается в последовательном применении всех трех методов: начать с теоретического расчета, затем верифицировать выбранный компонент с помощью точных измерений, и в завершение — подтвердить правильность решения, проанализировав работу прототипа с помощью осциллографа.

Такой комплексный подход позволяет минимизировать риски и создавать по-настоящему надежные электронные устройства, в которых проблема насыщения сердечника исключена на конструктивном уровне.

Практические примеры и распространенные ошибки

Теория — это основа, но именно на практических примерах и ошибках других инженеров и энтузиастов мы учимся быстрее всего. Давайте разберем несколько типичных сценариев, в которых насыщение ферритового сердечника становится причиной серьезных проблем, и как их можно было бы избежать.

Сценарий 1: неудачный ремонт импульсного блока питания

Ситуация: В недорогом компьютерном блоке питания сгорел дроссель выходного фильтра по линии +12В. Радиолюбитель находит у себя в запасах дроссель точно такого же размера и с такой же индуктивностью (измеренной L-метром без подмагничивания) и впаивает его на замену. После ремонта блок питания включается, на холостом ходу все напряжения в норме. Но как только запускается мощная видеокарта под нагрузкой (например, в игре), компьютер мгновенно выключается или перезагружается.

Анализ проблемы: Ключевая ошибка — замена компонента "по внешнему виду" и номинальной индуктивности. Дроссель в выходном фильтре работает под большим постоянным током (DC Bias). Оригинальный дроссель, скорее всего, был намотан на сердечнике из порошкового железа или феррита с распределенным зазором, специально рассчитанном на работу с большим подмагничиванием. Установленный "аналог", хоть и имел схожие размеры, мог быть изготовлен из обычного феррита без зазора, предназначенного для EMI-фильтров, где нет постоянной составляющей тока. Под большой нагрузкой от видеокарты постоянный ток через новый дроссель резко возрастал, сердечник мгновенно входил в насыщение, индуктивность падала до нуля. Это приводило к резкому скачку пульсаций напряжения, что вызывало срабатывание защиты в блоке питания (OVP/OCP) или приводило к нестабильной работе питаемых компонентов.

Как избежать: Никогда не заменять силовые индуктивности, ориентируясь только на размер и индуктивность на нулевом токе. Необходимо либо найти документацию на оригинальный компонент, либо, если это невозможно, проанализировать его конструкцию (наличие зазора) и протестировать новый компонент под нагрузкой, контролируя форму тока осциллографом.

Сценарий 2: перегрев самодельного повышающего преобразователя

Ситуация: Разработчик проектирует компактный повышающий DC-DC преобразователь для питания светодиодной ленты. Он тщательно рассчитывает индуктивность, выбирает ферритовое кольцо подходящего материала (например, MnZn), наматывает нужное количество витков. При первом включении все работает отлично. Но через 10-15 минут работы в закрытом корпусе яркость светодиодов начинает "плавать", а силовой транзистор и сам дроссель сильно нагреваются, вплоть до появления характерного запаха перегретого лака.

Анализ проблемы: Здесь мы видим классический пример игнорирования теплового режима. Расчет был произведен для комнатной температуры. В процессе работы дроссель начал нагреваться из-за собственных потерь (в меди и в сердечнике). Повышение температуры привело к снижению индукции насыщения (B_sat). В какой-то момент пиковый ток в схеме, который при холодной температуре был в пределах нормы, начал достигать нового, сниженного порога насыщения. Сердечник начал входить в "мягкое" насыщение в пиках тока. Это вызвало резкое увеличение тока через транзистор, что привело к его еще большему нагреву. Возникла порочная цепь обратной связи: нагрев дросселя -> снижение B_sat -> частичное насыщение -> рост тока -> рост потерь в транзисторе и дросселе -> еще больший нагрев.

Как избежать: Всегда проводить тепловой расчет для максимальной рабочей температуры. Выбирать сердечник с запасом не только по току, но и по габаритам, чтобы обеспечить лучшую теплоотдачу. Обеспечить достаточную вентиляцию в корпусе устройства. При расчетах использовать значение B_sat из документации для 100°C, а не для 25°C.

Заключение

Мы подробно рассмотрели явление насыщения ферритового сердечника — от его физической природы до практических методов определения и предотвращения. Понимание этого процесса является критически важным для создания надежной и эффективной силовой электроники. Игнорирование насыщения неизбежно ведет к сбоям, перегреву и выходу компонентов из строя.

Всегда помните о трех китах успешной работы с индуктивностями: начинайте с грамотного теоретического расчета с учетом всех факторов, особенно температуры; выбирайте компоненты с запасом по току не менее 20-30%; и никогда не пренебрегайте финальной проверкой работы устройства под реальной нагрузкой с помощью осциллографа. Не бойтесь экспериментировать, но делайте это осознанно, вооружившись знаниями. Начните применять эти подходы уже сегодня, и ваши проекты станут на порядок надежнее и долговечнее.
